一、 控制要求；
1.    外部命令控制启动、停止；
2.    可以用外部模拟量调节转速；
3.    可以根据外部命令切换到多段速控制

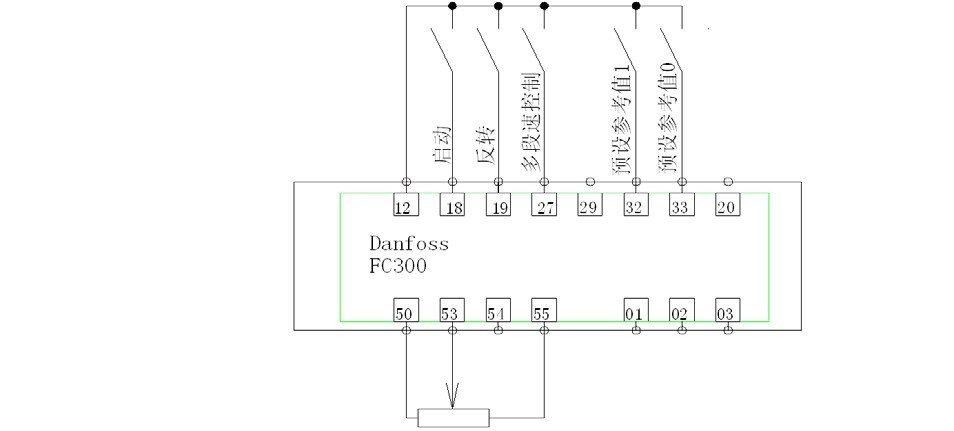

二、 接线方式:


三、 参数设置：


参数号码	参数名称	出厂值 [代码]	设定值 [代码]
3-04	参考值功能	[0] 总和	[1] 外部/预置
5-12	端子 27 数字输入	[2] 惯性停车	[15] 预置参考值开
5-14	端子 32 数字输入	[0] 无功能	[17] 预置参考值位 Bit1
5-15	端子 33 数字输入	[0] 无功能	[16] 预置参考值位 Bit0
P310.0	预置参考值	[0] 0.00 %	[0] 一段速设定值
P310.1	预置参考值	[1] 0.00 %	[1] 二段速设定值
P310.2	预置参考值	[2] 0.00 %	[2] 三段速设定值
P310.3	预置参考值	[3] 0.00 %	[3] 四段速设定值

注：其余参数按出厂值。

如果不使用模拟量转速给定，参数 3-14 可以为出厂值，27 号端子控制参数 5-12 设为 其他的功能。
