丹佛斯FC360变频器故障代码和应对措施
2023-02-16
丹佛斯FC360变频器可以监测其输入功率、输出、电动机因数以及其他系统性能指标的状况。警告或报警并不一定表明变频器自身存在内部问题。在许多情况下，它表示的都是输入电压、电动机负载或温度、外部信号或变频器内部逻辑所监测的其他方面的故障状态。务必按照报警或警告中的说明调查这些位于变频器之外的环节。

丹佛斯FC360变频器故障代码分为警告、报警、和跳闸锁定。其中：

警告
当即将发生报警状况或存在异常运行条件并可能导致变频器发出警报时，将发出警告。当异常状况消失时，警告会自行清除。

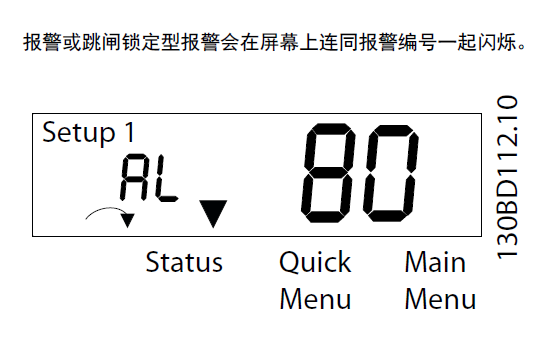

报警跳闸与报警跳闸锁定
当变频器跳闸，即变频器为了防止自身或系统受到损害而暂停运行时，会发出报警。电动机将惯性停车至停止。变频器逻辑会继续运行并监测变频器的状态。当故障状态消除后可以将变频器复位。随后它便可以再次开始运行。



跳闸可以用 4 种方式中的任何一种复位：
• 按 [Reset]（复位）键。
• 数字复位输入命令
• 串行通讯复位输入命令
• 自动复位

如果出现非常严重的故障，将会导致报警跳闸锁定，此时必须断开变频器的电源然后再接通，之后才能采用上述 4 种方法之一重置报警。


No. 说明 警告 报警 跳闸
锁定		 问题原因
2 断线故障 X X 　 端子  53  或  54  上的信号低于  6-10  端子  53  低
电压、6-12  端子  53  低电流、6-20  端子  54  低电 压  及   6-22  端子  54  低电流  中所设置值的   50%。
3 无电动机 X 　 　 变频器的输出端子上没有连接电动机。
4 主电源缺相 1) X X X 供电侧缺相，或电压严重失衡。检查供电电压。
7 直流回路过压 1) X X 　 中间电路电压超过极限。
8 直流回路欠压 1) X X 　 中间电路电压低于“电压过低警告”极限。
9 逆变器过载 X X 　 超过  100%  的负载持续了太长时间。
10 电机  ETR  温度高 X X 　 超过   100%   的负载持续了太长的时间，从而使电动
机变得过热。
11 电动机热敏电阻温度过高 X X 　 热敏电阻或热敏电阻连接断开。
12 转矩极限 X X 　 转矩超过 4-16   Torque   Limit   Motor   Mode   或
4-17  Torque  Limit  Generator  Mode  中的设置 值。
13 过电流 X X X 超过逆变器的峰值电流极限。
14 接地故障 X X X 输出相向大地放电。
16 短路 　 X X 电动机或电动机端子发生短路。
17 控制字超时 X X 　 没有信息传送到变频器。
25 制动电阻器 X X X 制动电阻器短路，从而使制动功能断开。
26 制动器过载 X X 　 最近  120  秒钟传输给制动电阻器的功率超过了极
限。可行的更正措施：  降低制动能量（降低速度或 延长加减速时间）。
27 制动 IGBT/制动斩波器已短路 X X X 制动晶体管短路，从而使制动功能断开。
28 制动检查 X X 　 没有连接制动电阻器，或者它不能工作。
30 U    相缺相 　 X X 电动机     U     相缺失。请检查该相。
31 V 相缺相 　 X X 电动机   V   相缺失。请检查该相。
32 W   相缺相 　 X X 电动机    W     相缺失。请检查该相。
36 主电源故障 X X 　 只有当变频器的供电电压缺失并且   14-10   主电源
故障  未设成  [0]  无功能  时，此警告/报警才有效。
38 内部故障 　 X X 请与当地 Danfoss 供应商联系。
40 T27  过载 X 　 　 检查与端子  27  相连的负载，或拆除短路连接。
41 T29  过载 X 　 　 检查与端子  29  相连的负载，或拆除短路连接。
46 门变频器电压故障 　 X X 　
47 24   V   电源故障 X X X 24   V    直流可能过载。
51 AMA  检查  Unom  和  Inom 　 X 　 电动机电压和/或电动机电流设置错误。
52 AMA   Inom   过低 　 X 　 电动机电流过低。请检查相关设置。
53 AMA   大电动机 　 X 　 电动机太大，无法执行    AMA。
54 AMA   小电动机 　 X 　 电动机太小，无法执行    AMA。
55 AMA   参数范围 　 X 　 电动机的参数值超出可接受的范围。AMA   无法运
行。
56 AMA   中断 　 X 　 用户中断了  AMA。
57 AMA   超时 　 X 　 　
58 AMA   内部 　 X 　 请与 Danfoss 供应商联系。
59 电流极限 X X 　 变频器过载
61 编码器丢失 X X 　 　
63 机械制动低 　 X 　 实际电动机电流尚未超过“启动延时”期间的“抱闸
释放”电流。
65 控制卡温度 X X X 控制卡的断开温度为    80    °C。
79 未定义 X X 　 　
80 变频器被初始化为默认值 　 X 　 所有参数的设置被初始化为默认设置。
87 自动直流制动 X 　 　 在  IT  主电源中出现，当变频器惯性停车并且直流
电压高于     830     V     时。电动机会消耗直流回路能量。 可通过 0-07   Auto   DC   Braking   启用/禁用该功能。
95 断裂皮带 X X 　 　
101 缺少流量/压力信息 　 X X 　
nw
run		 不能在运行时进行 　 　 　 该参数在电动机运行过程中无法更改。
Err. 输入的密码不正确。 　 　 　 使用错误密码更改受密码保护的参数时出现该错误。

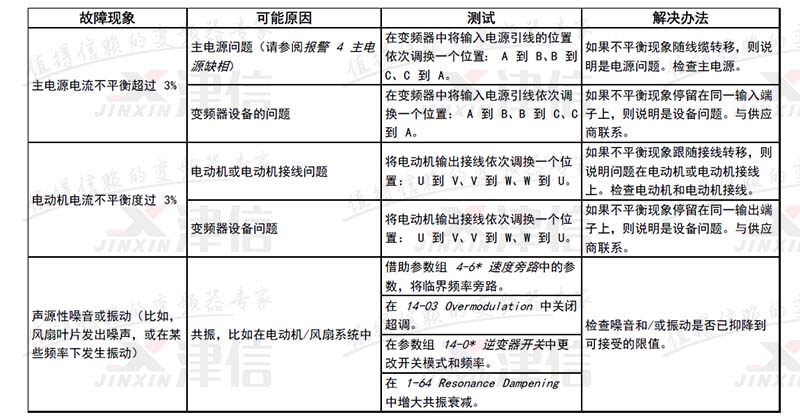

应对措施
