ABB ACS510变频器无显示故障维修案例
2023-02-16
一、故障现象

用户送修到上海津信一台ABB变频器，90KW，型号为ACS510-01-195A，用户描述的故障现象是上电无显示。


二、维修过程

首先对ABB变频器进行送电，发现开机启动时，主风机一顿一顿转不起来，面板显示时有时无。

对风机进行检测，检查结果显示该主风机性能正常。拔掉风机信号线，上电后变频器显示正常，测量主风机供电回路24V正常。

再插上风机信号线，发现仍带不动风机，因此初步判断是开关电源部分的24V电源带不动负载的原因。

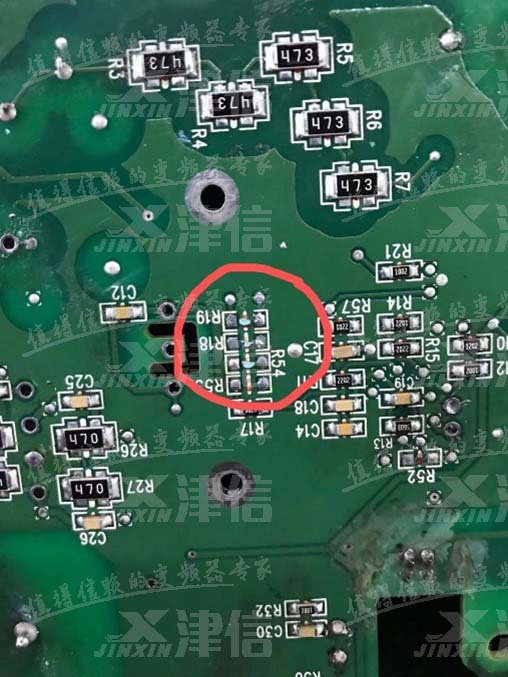

拆下电源卡，查看相关电路图纸，测量发现开关电源部分的MOS管1MB12-140的E极回路上4个电流采样电阻阻值不正常（如下图1所示），4个采样电阻阻值均为1.14欧姆，采用并联方式连接，并联后阻值为0.3欧姆，更换这些采样电阻，上电显示正常，故障修复。
